Настольный токарно-винторезный станок с инвертором Optimum OPTIturn TM 3110VB
Артикул
3403016
Мощность, кВт — 1,5
Конус шпинделя — КМ5
Электропитание — 230 В, 50 Гц, 1-фазный
Габариты (ДхШхВ), мм — 1632×770×540
Вес нетто, кг — 360
Макс. высота заготовки, мм — 155
Диаметр пиноли, мм — 38
Ход по оси Y, мм — 168
Горизонтальный шпиндель — N
Перемещение верхней направляющей, мм — 90
Перемещение каретки направляющей, мм — 850
Диаметр обработки над станиной, мм — 310
Расстояние между центрами, мм — 1000
Конус пиноли задней бабки — МК3
Ход пиноли задней бабки, мм — 100
Диаметр обработки над направляющими, мм — 218
Количество продольных подач — 24
Количество поперечных подач — 32
Цена по запросу
Под заказ
Распечатать
Рассчитать доставку
Отгрузка в день оплаты
Гарантия от 1 года
Запросить коммерческое предложение
- Редуктор с зубчатой передачей и закруглёнными зубьями шестерён помещен в масляную ванну для плавного и бесшумного хода работы.
- Направляющая оси Z закалена и отшлифована.
- Маховики каретки регулируются по шкале с ценой деления 0,04 мм / 0,01 мм.
- Радиальное биение токарного патрона ≤ 0,04 мм.
- Направляющий и подающий валы закреплены в двух спеченных подшипниках.
- Маховик задней бабки оснащен шкалой с ценой деления 0,02 мм.
- Быстрая регулировка задней бабки выполняется с помощью зажимного рычага..
- Патрон шпинделя Camlock DIN ISO 702-2 № 4
- Допуск радиального биения шпинделя менее ≤ 0,015 мм
- Кнопка аварийной остановки
- Закаленный главный шпиндель установлен на конических роликовых подшипниках.
- Четырехпозиционный держатель инструмента
- Все направляющие регулируются с помощью зажимов
- Автоматическая продольная/поперечная подача
- Задняя бабка регулируется ± 5 мм для точения сферических изделий.

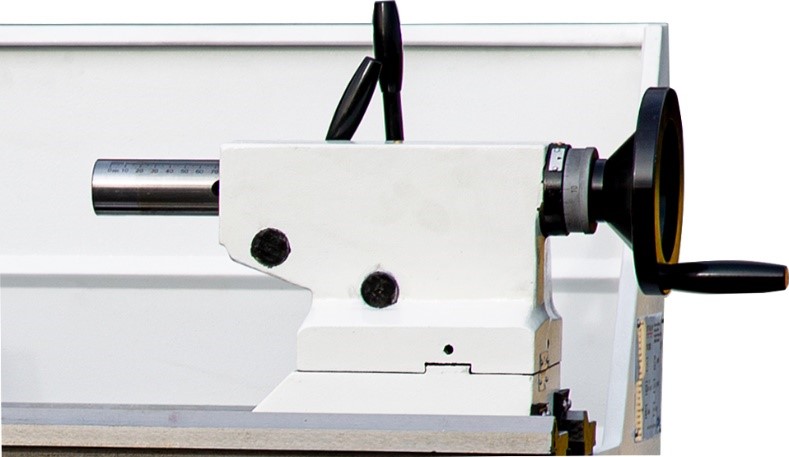

- Пиноль задней бабки и маховик с регулируемой шкалой 0,02 мм
- Быстрая, простая и без инструментальная регулировка задней бабки с помощью зажимного рычага
- Автоматическая продольная/торцевая подача

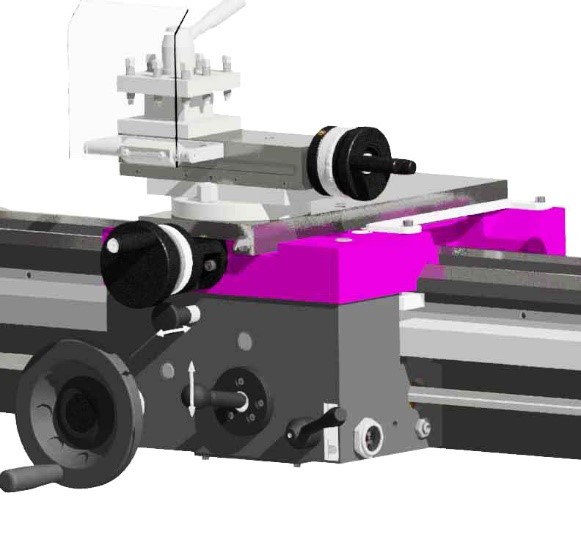

- Рычаг переключателя используется для включения торцевой и продольной подачи. Рычаг включения активирует подачу при помощи пусковой рукоятки.
Бесступенчатая регулировка скорости на ступени редуктора
Характеристики
Артикул
3403016
Мощность, кВт
1,5
Конус шпинделя
КМ5
Электропитание
230 В, 50 Гц, 1-фазный
Габариты (ДхШхВ), мм
1632×770×540
Вес нетто, кг
360
Макс. высота заготовки, мм
155
Диаметр пиноли, мм
38
Ход по оси Y, мм
168
Горизонтальный шпиндель
N
Перемещение верхней направляющей, мм
90
Перемещение каретки направляющей, мм
850
Диаметр обработки над станиной, мм
310
Расстояние между центрами, мм
1000
Конус пиноли задней бабки
МК3
Ход пиноли задней бабки, мм
100
Диаметр обработки над направляющими, мм
218
Количество продольных подач
24
Количество поперечных подач
32
Пределы шага нарезаемых метрических резьб, мм/об
0,4-10
Количество шагов метрических резьб, мм/об
29
Пределы шага нарезаемых дюймовых резьб
4-56 ниток/дюйм
Количество шагов дюймовых резьб
29
Регулировка скорости
электронная
Шпиндельный патрон
Camlock DIN ISO 702-2 № 4
Диаметр сквозного отверстия в шпинделе, мм
38
Держатель инструмента макс. высота патрона, мм
16
Ширина станины, мм
190
Продольная подача, мм/об
0,02-0,4
Поперечная подача, мм/об
0,01-0,2
Комплектация
- Трёхкулачковый токарный патрон ∅ 160 DIN ISO 702-2 № 4.
- Упорный центрирующий конус МК3, 2 шт.
- Четырехсторонний держатель инструмента 25 мм.
- Комплект сменных шестерен для нарезания резьбы.
- Первичная заправка станка качественным маслом.
- Рабочий инструмент.
