Сверлильно-фрезерный станок OPTImill MH 50G
Артикул
3338181
Макс. диаметр глубокого сверления, мм — 32
Макс. диаметр продолжительного сверления стали, мм — 38
Ход пиноли шпинделя, мм — 115
Макс. нагрузка на стол, кг — 175
Электропитание — 380 В ~50 Гц
Габариты рабочего стола (ДхШхВ), мм — 850 х 240
Макс. расстояние от шпинделя до стола, мм — 545
Габариты (ДхШхВ), мм — 1210 x 1020 x 1645
Мощность двигателя на выходе, кВт — 1,5 / 2,2 кВт
Диаметр пиноли, мм — 80
Размер Т-об.паза / кол-во / расстояние, мм — 18/3/80
Горизонтальный шпиндель — N
Глубина зева, мм — 260
Посадка — ВТ40
Макс. диаметр фрезы, мм — 80
Макс. диаметр вала фрезы, мм — 32
Диапазон наклона головки, ° — ± 30°
Скорость шпинделя головки, об/мин — 225 - 3260
642 355 ₽
/
642 355 ₽
Под заказ
Распечатать
Рассчитать доставку
Отгрузка в день оплаты
Гарантия от 1 года
Запросить коммерческое предложение
MH 50G - универсальный точный сверлильно-фрезерный станок с ручной коробкой передач и электрической регулировкой по оси Z.
Преимущества:
- Тяжелая, прочная и массивная колонна из высококачественного литого чугуна со шлифованными направляющими для отличной устойчивости и точности.
- Отличное радиальное биение на конце шпинделя 0,015 мм благодаря коническим роликовым подшипникам.
- Диапазон наклона фрезерной головы ± 30°
- Ручная точная подача.
- Точные направляющие типа “ласточкин хвост”, регулируемые клиновыми планками.
- Прочная, тяжелая стальная подставка обеспечивающая устойчивость - доступна по опции.
- Упор глубины сверления
- Режим нарезания резьбы.
- Правое / левое вращение.
- Регулируемый по высоте защитный экран для обеспечения наилучшей защиты пользователя от отлетающей стружки.
- Двухконтурный качественный промышленный электродвигатель.
- Пульт управления с грязе- и водо- стойкой сенсорной клавиатурой.
|
|
|
|
МЕХАНИЧЕСКАЯ СИСТЕМА БЫСТРОЙ СМЕНЫ ИНСТРУМЕНТА
|
ЦИФРОВОЙ ДИСПЛЕЙ
|
|
ОБНОВЛЕННАЯ ВЕРСИЯ |
|
|
|
|

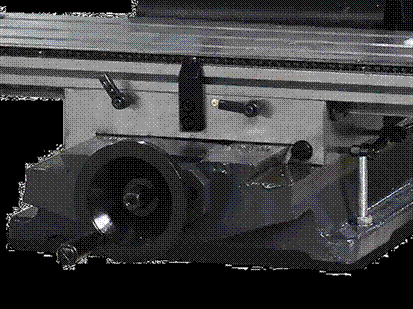

ОПОРА СТАНКА - Опора станка усилена и отлита с клиновидным расширением вперёд, чтобы в задней части за счёт большего количества материала обеспечить ещё более высокую жёсткость. Весь стол может подвергаться фрезерованию. - Соединение с Z-колонной отличается высокой стабильностью. |
|
Характеристики
Артикул
3338181
Макс. диаметр глубокого сверления, мм
32
Макс. диаметр продолжительного сверления стали, мм
38
Ход пиноли шпинделя, мм
115
Макс. нагрузка на стол, кг
175
Электропитание
380 В ~50 Гц
Габариты рабочего стола (ДхШхВ), мм
850 х 240
Макс. расстояние от шпинделя до стола, мм
545
Габариты (ДхШхВ), мм
1210 x 1020 x 1645
Мощность двигателя на выходе, кВт
1,5 / 2,2 кВт
Диаметр пиноли, мм
80
Размер Т-об.паза / кол-во / расстояние, мм
18/3/80
Горизонтальный шпиндель
N
Глубина зева, мм
260
Посадка
ВТ40
Макс. диаметр фрезы, мм
80
Макс. диаметр вала фрезы, мм
32
Диапазон наклона головки, °
± 30°
Скорость шпинделя головки, об/мин
225 - 3260
Передачи головки
2 х 6; 6 передач
Шкала подачи на маховике по осям X,Y,Z
3 мм на один оборот цена деления — 0,05 мм
Перемещение по оси X, мм
520
Перемещение по оси Z, мм
ручное 460 мм / автомат. 385 мм
Перемещение по оси Y, мм
260
Вес, кг
525
Комплектация
- Обслуживающий инструмент.
- Руководство по эксплуатации на русском языке.
