Универсальный фрезерный станок с сервоприводом OPTImill F 3Pro
Артикул
3500415
СНОВА В ПРОДАЖЕ
Напряжение, В — 400
Конус шпинделя — BT 30
Размер Т-образных пазов, мм — 12
Макс. нагрузка на стол, кг — 30
Макс. частота вращения, об/мин — 4000
Габариты рабочего стола (ДхШхВ), мм — 620х180
Кол-во Т-образных пазов стола — 3
Габариты (ДхШхВ), мм — 1410х1372х2007
Вес нетто, кг — 1000
Дистанция между Т-образными пазами на столе, мм — 50
Точность позиционирования, мм — ± 0,02
Точность повторения, мм — ± 0,01
Крутящий момент на шпинделе, Нм — 9,5
Емкость бака СОЖ, л — 30
Мощность привода шпинделя, кВт — 1,5
Автоматическое перемещение по оси X, мм — 355
Автоматическое перемещение по оси Y, мм — 190
Автоматическое перемещение по оси Z, мм — 245
2 562 750 ₽
/
2 562 750 ₽
Под заказ
Распечатать
Рассчитать доставку
Отгрузка в день оплаты
Гарантия от 1 года
Запросить коммерческое предложение
- Все оси с шарико-винтовыми парами
- Сервоприводы осей (X, Y и Z)
- Смена инструмента посредством нажатия кнопки (электропневматическое зажимное устройство)
- Система охлаждения
- Система централизованной подачи смазки
- Сигнальная лампа
- Массивный, габаритный рабочий стол с прецизионно обработанной поверхностью
- Поворотная стойка контроллера ЧПУ
-
Система ЧПУ SIEMENS SINUMERIK 808D ADVANCED
- Переносной электронный маховик с выключателем и кнопкой аварийной остановки для упрощения запуска программ
- Дополнительный пакет ПО SIEMENS с лицензией на устранение дефектов и бесплатным сервисным обслуживанием
- Комплект оснастки
- Порт Ethernet RJ45
- Цветной ЖК-дисплей 8.4" с разрешением 800x600
- Функция подключения к сети
- Функция удалённого подключения для диагностики
- Функция AST для оптимизации в случае необходимости настройки параметров перемещения и точности обработки
- Замкнутая схема управления
- Улучшенная точность
- Возможность установки инкрементального энкодера/датчика перемещений
|

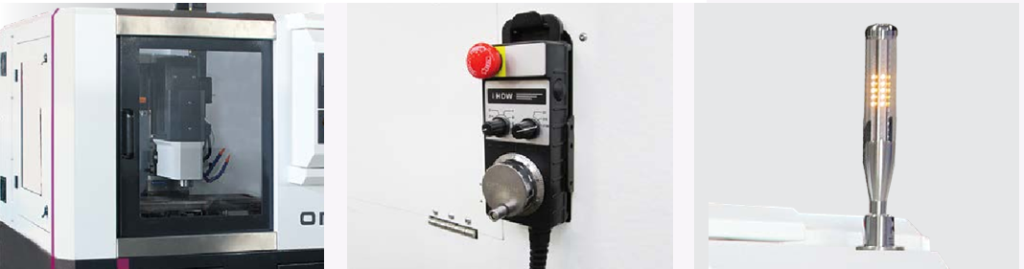

- Обзорность с трёх сторон - Прозрачная прочная панель Makrolon |
- Переносной - Электронный - Облегчает управление станком - Оснащён кнопкой аварийной остановки и кнопкой подтверждения |
- Визуальное отображение состояния станка - Яркая, долговечная
|
|

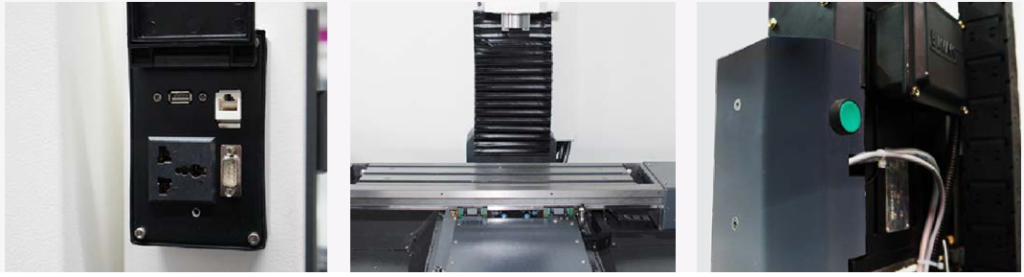

- Удобный доступ - Удобное подключение - Типы разъёмов подключения:
|
- Максимальная статическая и динамическая жёсткость - Высокая точность позиционирования - Плавное движение без люфта - Низкий коэффициент трения - Компенсация ошибок благодаря Х-образной компоновки |
- Пневматический с кнопкой (электропневматическое зажимное устройство) - Блок шпинделя BT 30 |
Характеристики
Артикул
3500415
Напряжение, В
400
Конус шпинделя
BT 30
Размер Т-образных пазов, мм
12
Макс. нагрузка на стол, кг
30
Макс. частота вращения, об/мин
4000
Габариты рабочего стола (ДхШхВ), мм
620х180
Кол-во Т-образных пазов стола
3
Габариты (ДхШхВ), мм
1410х1372х2007
Вес нетто, кг
1000
Дистанция между Т-образными пазами на столе, мм
50
Точность позиционирования, мм
± 0,02
Точность повторения, мм
± 0,01
Крутящий момент на шпинделе, Нм
9,5
Емкость бака СОЖ, л
30
Мощность привода шпинделя, кВт
1,5
Автоматическое перемещение по оси X, мм
355
Автоматическое перемещение по оси Y, мм
190
Автоматическое перемещение по оси Z, мм
245
Скорость подачи осей X, Y, Z, мм/мин
6000, 8000, 10000
Ускорение осей X, Y, Z, м/с2
-
Вращение по оси С, °
-
Момент затяжки оси С, Нм
-
Макс. скорость вращения оси С, об/мин
-
Угол наклона оси А, °
-
Момент затяжки оси А, Нм
-
Макс. крутящий момент оси А, Нм
-
Макс. скорость наклона оси А, об/мин
-
Макс. длина инструмента, мм
-
Макс. масса инструмента, кг
-
Время смены инструмента, с
-
Давление сжатого воздуха, бар
-
Емкость дополнительного бака СОЖ, л
-
Мощность насосов промывки стружки, кВт
0,095
Комплектация
Дополнительная комплектация:
- Держатель инструмента – 1 шт.
- Сверлильный патрон – 1 шт.
-
Оправка Weldon 6 мм/ 20 мм – по 2 шт.
Оправка Weldon 8 мм / 10 мм / 12 мм / 16 мм – по 1 шт.
- Переходник с BT 30 на MT 2 – 1 шт.
- Держатель цангового патрона ER 32 – 4 шт.
- Цанговый ключ ER 32 – 1 шт.
- Комплект цанг ER 32 F (18 шт.) – 1 шт.
- Регулятор высоты – 1 шт.
- Оснастка для сборки и наладки инструмента – 1 шт.
- Комплект инструментальных оправок (14 шт.) – 1 шт.
- Конусный валик – 1 шт.
